Изборът на правилния размер на пневматична PVC дроселна клапа е от решаващо значение за осигуряване на оптимална производителност на вашата система. Като доставчик на тези вентили, видях от първа ръка как един добре оразмерен клапан може да направи огромна разлика в даден проект. В този блог ще споделя някои съвети как да изберете идеалния размер за вашите нужди.
Разбиране на основите на пневматичните PVC дроселови клапи
Преди да се потопим в оразмеряването, нека набързо да разгледаме какво представлява пневматичната PVC дроселна клапа. Това е вид клапан, който използва диск, за да контролира потока на течност или газ. Дискът се върти в тялото на клапана, а пневматичният задвижващ механизъм осигурява силата за завъртане на диска. PVC или поливинилхлорид е популярен материал за тези клапани, защото е устойчив на корозия, лек и рентабилен.

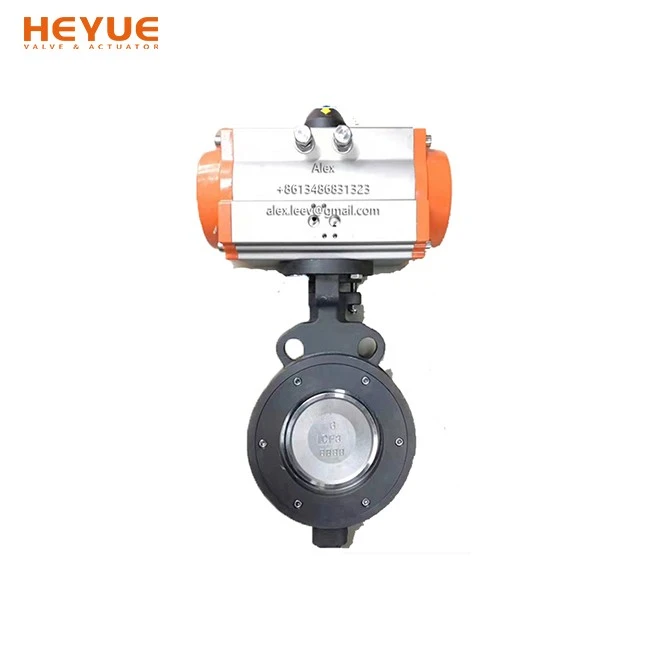

Ние предлагаме гама от пневматични PVC дроселни клапи, включителноПневматична фланцова дроселна клапа,Пневматична високоефективна двойна ексцентрична дроселна клапа, иПневматична вентилационна фланцова дроселна клапа. Всеки тип има свои собствени уникални характеристики и приложения, но принципите за оразмеряване като цяло са еднакви.
Съображения за скоростта на потока
Първото нещо, за което трябва да помислите, когато избирате размера на пневматична PVC дроселна клапа, е скоростта на потока. Дебитът е обемът течност или газ, който преминава през клапана за единица време, обикновено се измерва в галони за минута (GPM) или кубични метри за час (m³/h).
За да определите необходимия дебит, трябва да знаете търсенето на вашата система. Например, ако използвате вентила във водоснабдителната система, ще трябва да знаете колко вода изисква вашата сграда или процес. Можете да изчислите дебита въз основа на броя на приспособленията, размера на тръбите и налягането в системата.
След като разберете дебита, можете да използвате диаграма за оразмеряване на клапана. Тези диаграми се предоставят от производителите на вентили и показват връзката между размера на клапана, дебита и спада на налягането. По-големият вентил обикновено позволява по-висок дебит, но идва и с по-висока цена. Искате да намерите баланс между получаване на достатъчен поток и не прекомерно оразмеряване на вентила.
Падане на налягането
Падането на налягането е друг важен фактор. Това е разликата в налягането между входа и изхода на клапана, когато течност или газ тече през него. Високият спад на налягането може да причини неефективност във вашата система, тъй като може да изисква повече енергия за изпомпване на течността или газа.
Спадът на налягането през клапан зависи от няколко фактора, включително размера на клапана, скоростта на потока и вида на течността или газа. По-малките вентили обикновено имат по-висок спад на налягането при даден дебит в сравнение с по-големите клапани. Въпреки това, ако изберете клапан, който е твърде голям, може да получите ниска скорост на потока, което също може да причини проблеми като утаяване в тръбите.
Можете да изчислите спада на налягането, като използвате коефициента на потока на вентила (Cv). Cv стойността е мярка за капацитета на клапана да пропуска течност. По-висок Cv означава, че вентилът може да пропуска повече течност с по-малък спад на налягането. Производителите на вентили обикновено предоставят Cv стойности за своите продукти и можете да използвате тези стойности, за да оцените спада на налягането във вашата система.
Съвместимост на размера на тръбата
Размерът на вентила трябва да е съвместим с размера на тръбите във вашата система. Обикновено се препоръчва да изберете вентил със същия номинален размер като тръбите. Например, ако вашите тръби са с диаметър 2 инча, трябва да потърсите 2-инчов пневматичен PVC дроселен клапан.
Използването на клапан, който е твърде малък за тръбите, може да ограничи потока и да причини голям спад на налягането. От друга страна, клапан, който е твърде голям, може да не пасне правилно и да доведе до изтичане или други проблеми с монтажа. Уверете се, че сте проверили и схемата на тръбата (дебелината), тъй като това може да повлияе на връзката между вентила и тръбите.
Налягане в системата
Работното налягане на вашата система също е ключово съображение. Пневматичните PVC дроселни клапи са предназначени за определено максимално налягане. Трябва да сте сигурни, че избраният от вас вентил може да се справи с налягането във вашата система.
Ако налягането в системата е по-високо от номиналното налягане на вентила, това може да доведе до повреда на клапана, което да доведе до течове или дори до изключване на системата. Може да се наложи да изберете вентил с по-високо налягане, което също може да означава по-голям или по-тежък клапан.
Съвместимост на температура и течност
Температурата на флуида или газа, преминаващ през вентила, и неговият химически състав също са важни. PVC има определени температурни ограничения и ако течността е твърде гореща, това може да доведе до деформация на PVC или загуба на здравина.
Също така трябва да се уверите, че PVC материалът е съвместим с течността. Някои химикали могат да реагират с PVC и да причинят корозия или разграждане. Ако имате работа с корозивна течност, може да се наложи да изберете клапан със специална облицовка или съвсем различен материал.
Приложение - Специфични изисквания
Различните приложения може да имат специфични изисквания за оразмеряване на вентила. Например във вентилационна система фокусът може да бъде върху осигуряването на достатъчен въздушен поток с минимален шум. В завод за химическа обработка вентилът трябва да може да се справя с корозивни химикали и с високо прецизен контрол на потока.
Ако използвате вентила в критично приложение, като например система за гасене на пожар, трябва да се уверите, че вентилът отговаря на всички съответни стандарти и разпоредби за безопасност. Може също да се наложи да се консултирате с инженер или специалист, за да определите точния размер и спецификациите на вентила.
Заключение
Изборът на правилния размер на пневматична PVC дроселна клапа е сложен процес, който включва разглеждане на множество фактори като дебит, спад на налягането, размер на тръбата, системно налягане, температура и съвместимост на течности. Като отделите време за внимателна оценка на тези фактори, можете да сте сигурни, че вашият клапан ще работи добре и ще издържи дълго време.
Ако все още не сте сигурни кой размер пневматична PVC дроселна клапа е подходяща за вашия проект, не се колебайте да се свържете с нас. Разполагаме с екип от експерти, които могат да ви помогнат в процеса на подбор и да ви предоставят най-добрите решения за вашите нужди. Независимо дали търсите aПневматична фланцова дроселна клапа,Пневматична високоефективна двойна ексцентрична дроселна клапа, илиПневматична вентилационна фланцова дроселна клапа, ние ви покриваме. Свържете се с нас днес, за да започнем процеса на възлагане и преговори.
