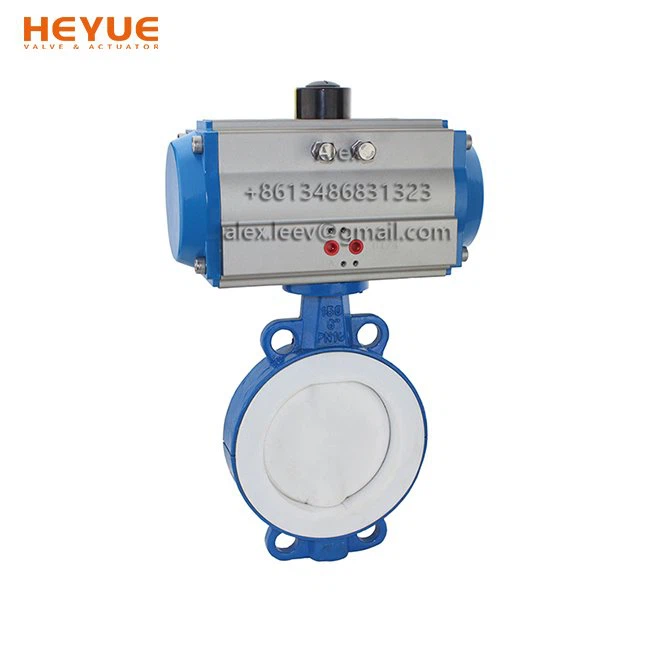

Пневматична дроселова клапа от PTFE

A. Пневматичната дроселова клапа с облицовка от PTFE/PFA е високо-ефективна клапа с отлична химическа устойчивост.
B. Той разполага с PTFE облицовка, която осигурява превъзходна защита срещу корозивни течности и газове.
C. Пневматичното задвижване осигурява прецизно управление и автоматизация в различни индустриални приложения.

Изпрати запитване

Описание

Въведение

Пневматичният дроселов клапан Heyue с PTFE облицовка е технологично усъвършенстван клапан, предназначен да отговори на изискванията на индустриите, работещи с корозивни течности и газове. Той комбинира предимствата на PTFE облицовката и пневматичното задействане, за да осигури изключителна производителност, надеждност и химическа устойчивост.

ключови характеристики:

Heyue PTFE облицовка, използвана във вентила, предлага множество предимства. Със своята изключителна химическа устойчивост, той може да издържи на широк спектър от корозивни среди, включително киселини, основи и органични разтворители. Гладката и -залепваща повърхност на PTFE минимизира триенето, което позволява ефективен контрол на потока и предотвратява натрупването и задръстванията. Освен това, PTFE е известен със своята устойчивост на висока температура и нисък коефициент на триене, осигурявайки оптимална работа на клапана дори при трудни условия.

Пневматично задвижване за прецизен контрол

Пневматичната задвижваща система на клапана осигурява точен и надежден контрол на потока на флуида. Чрез използване на сгъстен въздух или газ, вентилът може да се отваря или затваря бързо и прецизно, което позволява прецизно регулиране на процеса. Пневматичният задвижващ механизъм позволява и автоматизация, което го прави подходящ за интегриране в по-големи системи за управление. С възможност за регулиране на налягането на задействане, вентилът може да бъде фино-настроен, за да отговаря на специфични оперативни изисквания, осигурявайки ефективна и постоянна работа.

Приложения:

Пневматичната дроселна клапа с флуорна облицовка Heyue PTFE намира приложение в различни индустрии, където работата с корозивни течности е от съществено значение. Обикновено се използва в химически преработвателни предприятия, фармацевтични съоръжения, пречиствателни станции за вода и хранително-вкусовата промишленост. Способността на вентила да устои на химическа атака и безпроблемната му работа го правят идеален за контролиране на потока от агресивни и опасни вещества, осигурявайки безопасност, ефективност и цялост на продукта.

Поддръжка и издръжливост

Дизайнът и материалите на вентила допринасят за неговата издръжливост и ниски изисквания за поддръжка. PTFE облицовката осигурява отлична защита срещу корозия, удължавайки живота на клапана и намалявайки нуждата от чести смени. Освен това пневматичната система за задействане на клапана изисква минимална поддръжка, предлагайки надеждна и -безпроблемна работа за продължителен период от време. Редовната проверка и обслужване на компонентите на клапана, включително задвижващия механизъм и уплътнителните елементи, гарантират оптимална производителност и дълъг живот.

Опции за инсталиране и персонализиране

Тази пневматична дроселова клапа с PTFE облицовка се предлага в различни размери и номинално налягане, за да отговаря на изискванията на различни приложения. Може лесно да се инсталира в нови или съществуващи тръбопроводи, позволявайки безпроблемна интеграция в съществуващата инфраструктура. Клапанът може също така да бъде персонализиран с допълнителни функции като индикатори за положение, крайни превключватели и аксесоари за управление, осигуряващи подобрена функционалност и опции за управление.

PTFE облицовка Пневматична флуорна облицовка Дютърфлай клапа Параметри:

1). Диапазон на налягане: По-малко или равно на 1,6Mpa
2). Фланцово съединение: DIN250-PN10/16-ANSI 150LB
3). Номинален диаметър: DN40-DN200
4). Приложение: петрол, химическа промишленост, храна, медицина, енергетика и др.
5). Температура на средата: -79º C-+180º C (зависи от уплътнителния материал)
6). Размер: GB/T 12221 серия J1
ISO 5752 Кратка серия 20
BS 5155 Water Short/Medium
DIN 3202 част 3 серия K1
7). Горен фланец: ISO 5211
8). Корпус: сив чугун, сферографитен чугун
9). Диск: сферографитен чугун, неръждаема стомана, месингова сплав и др.
10). Стебло: неръждаема стомана
11). Седалка: PTFE, PFA, F46, UHMWPE и др.
12). Операция: Дръжка, Червячно колело, Електрически, Пневматичен, Хидравличен задвижващ механизъм, Електро-хидравлична връзка
13). Ниво на изтичане: RPTEA EA 12266-2 (нулево изтичане)

Облицована с флуор дроселна клапа
Материал на основните части
Име на частта	Материал
Тяло	Чугун, Лета стомана, Неръждаема стомана, Облицовка: F4, F46
Седалка на клапана	F4/F46
Диск	Цял хастар Ф4/Ф46
Подплата	Силикон или гума
Дръжка на червей	QT400-15, сферографитен чугун
Техническа спецификация
Стандарт за дизайн	GB/T 12238
Дължина на конструкцията	GB/T2211
Стандартен фланец	JB/T79-94,GB9113.1-26
Проверка и тест	GB/T 13927
Режим на шофиране	Червячен, ръчен, електрически, пневматичен


DN		Вафла			PN1.0MPa
мм	инч	L	H2	H1	D	D1	D2	F	B	Z-Φd	D0	H
40	1½"	43	143	85	150	110	85	3	19	4-Ø18	150	140
50	2"	43	143	85	165	125	85	3	19	4-Ø18	150	140
65	2½"	46	157	93	185	145	120	3	21	4-Ø18	150	150
80	3"	46	178	100	200	160	135	3	21	4-Ø18	150	165
100	4"	52	185	110	220	180	155	3	21	4-Ø18	200	180
125	5"	56	206	120	250	210	185	3	23	4-Ø18	200	200
150	6"	56	225	140	280	240	210	3	25	8-Ø23	280	220
200	8"	60	275	205	345	295	265	3	25	8-Ø23	280	270
250	10"	68	326	260	395	350	320	4	28	12-Ø23	200	320
300	12"	78	333	300	445	400	370	4	28	12-Ø23	240	330
350	14"	78	393	320	505	460	430	4	28	16-23	240	385
400	16"	102	438	330	565	515	480	4	28	16-26	280	430
450	18"	114	438	330	615	565	530	4	30	20-26	280	430
500	20"	127	540	390	670	620	580	4	30	20-26	320	540
600	24"	154	615	450	780	725	680	5	34	20-30	320	610
700	28"	165	660	480	895	840	795	5	36	24-33	360	650
800	32"	190	720	520	1015	950	900	5	38	24-33	360	710
900	36"	203	780	585	1115	1050	1000	5	40	28-34	360	780
1000	40"	216	900	660	1230	1160	1115	5	42	28-36	400	900
1200	48"	254	1070	780	1455	1380	1330	5	44	32-39	400	1050
DN		Вафла			PN1.6MPa
мм	инч	L	H2	H1	D	D1	D2	F	B	Z-Φd	D0	H
40	1½"	43	143	85	150	110	85	3	19	4-Ø18	150	140
50	2"	43	143	85	165	125	85	3	19	4-Ø18	150	140
65	2½"	46	157	93	185	145	120	3	21	4-Ø18	150	150
80	3"	46	178	100	200	160	135	3	22	8-Ø18	150	165
100	4"	52	185	110	220	180	155	3	23	8-Ø18	200	180
125	5"	56	206	120	250	210	185	3	23	8-Ø18	200	200
150	6"	56	225	140	280	240	210	3	25	8-Ø23	280	220
200	8"	60	275	205	345	295	265	3	28	12-Ø27	280	270
250	10"	68	326	260	405	355	320	4	28	12-Ø27	200	320
300	12"	78	333	300	460	410	370	4	30	12-Ø27	240	330
350	14"	78	393	320	520	470	430	4	32	16-27	240	385
400	16"	102	438	330	580	525	480	4	34	16-30	280	430
450	18"	114	438	330	640	585	550	4	34	20-30	280	430
500	20"	127	540	390	715	650	610	5	42	20-33	320	540
600	24"	154	615	450	840	770	720	5	48	20-36	320	610
700	28"	165	660	480	910	840	759	5	48	24-36	360	650
800	32"	190	720	520	1025	950	900	5	48	24-39	360	740
900	36"	203	780	585	1025	950	900	5	50	28-39	360	780
1000	40"	216	900	660	1255	1170	1110	5	50	28-42	400	900
1200	48"	254	1070	780	1485	1390	1330	5	50	32-48	400	1050


DN (mm)	Външни размери			1.0MPa			1.6MPa
	L	H2	H1	D	D1	Z-Ød	D	D1	Z-Ød
50	108	143	85	160	125	4-Ø18	160	125	4-Ø18
65	112	157	93	180	145	4-Ø18	180	145	4-Ø18
80	114	178	100	195	160	4-Ø18	195	160	8-Ø18
100	127	185	110	215	180	8-Ø18	215	180	8-Ø18
125	140	206	120	245	210	8-Ø23	245	210	8-Ø23
150	152	225	140	280	240	8-Ø23	280	240	12-Ø23
200	165	275	205	335	295	12-Ø23	335	295	12-Ø27
250	178	326	260	400	350	12-Ø23	400	350	12-Ø27
300	190	393	320	440	400	16-Ø23	440	400	16-Ø26
350	216	438	320	505	460	16-Ø26	505	460	16-Ø27
400	222	488	330	565	515	16-Ø26	565	515	16-Ø30
450	227	540	390	615	565	20-Ø26	615	565	20-Ø30
500	229	615	390	670	620	20-Ø26	670	620	20-Ø33
600	267	610	450	785	725	20-Ø30	785	725	24-Ø36
700	292	660	480	895	840	24-Ø33	895	840	24-Ø36
800	318	720	520	1010	950	24-Ø34	1010	950	24-Ø39
900	330	785	685	1115	1050	28-Ø34	1115	1050	28-Ø39
1000	410	900	680	1250	1160	28-Ø36	1250	1160	28-Ø42
1200	470	1070	760	1435	1380	32-Ø39	1435	1380	32-Ø42
