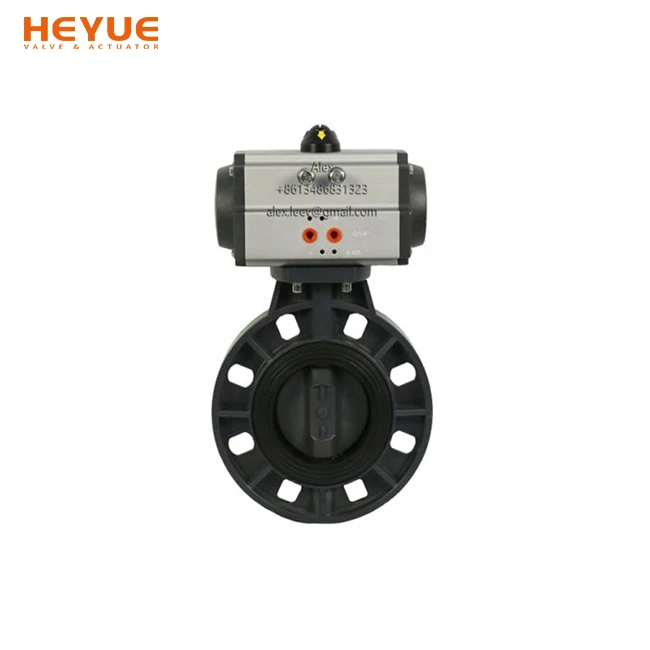

Пневматична PVC дроселна клапа
A. Пневматичната PVC дроселна клапа съчетава предимствата на пневматичното задействане с гъвкавостта на PVC материала.
Б. Със своя компактен дизайн и надеждна работа, този вентил е подходящ за различни индустриални приложения.
C. Клапанът осигурява прецизен контрол, отлична химическа устойчивост и лесен монтаж и поддръжка.
Описание
пневматична PVC дроселна клапа Въведение:
Heyue Пневматичните PVC дроселни клапи са основни компоненти в индустриални системи, които изискват надежден контрол на потока. Тези вентили предлагат универсално и ефективно решение за различни приложения, благодарение на своя уникален дизайн и функционалност.
Ключови характеристики:
Прецизен контрол на потока:Пневматичната PVC дроселна клапа позволява прецизен контрол върху потока на флуида, позволявайки на операторите да регулират процеса с точност и ефективност.
Химическа устойчивост:PVC материалът, използван в конструкцията на клапана, осигурява отлична устойчивост на широка гама от химикали, което го прави подходящ за работа с корозивни течности и среди.
Лесен монтаж: The valve's lightweight and compact design make it easy to install in new systems or retrofit into existing ones. Its simplified installation process saves time and effort during setup.
Ниска поддръжка:PVC клапаните изискват минимална поддръжка поради своите издръжливи и корозионно{0}}устойчиви свойства. Това намалява времето за престой и разходите за поддръжка в индустриалните операции.
Параметри на PVC дроселна клапа:
1). Номинален диаметър: DN50-200
2). Диапазон на налягането: 0-1.0MPa
3). Средна температура: -10º C+180º C
4). Околна температура: -10º C+60º C
5). Материал на тялото: UPVC, CPVC, PVDF, PPH
6). Уплътнение: NBR, EPDM, FPM
7). Тяло на задвижващия механизъм: Алуминиева сплав
8). Контролно налягане: 3-8bar
9). Контролна функция: Двойно действие, Единично действие
10). Приложима среда: вода, газ, масло, киселина, основи и др.
|
Приложима медия: |
Вода, нефт, газ, азотна киселина, оцетна киселина |
|
Сертификация: |
CE/API/DNV/FDA/ISO9001-2008 |
|
Примерно тестване: |
Една проба безплатно (под $10), събиране на товари |
|
Опаковка: |
Калъф от найлонова торбичка, кашон и шперплат/Според изискванията на клиентите. |
|
Плащане: |
T/T, L/C, D/P, Western Union, Paypal |
|
Порт: |
НИНБО/ШАНХАЙ, Заявка на клиента |
|
Време за доставка: |
В рамките на 35 дни след получаване на T/T депозитно плащане |
|
Срок на доставка: |
FOB/CNF/CIF, заявка на клиента |
Приложения:
Пречистване на води и отпадъчни води:Тези вентили се използват широко в пречиствателни станции за вода, канализационни системи и съоръжения за пречистване на отпадъчни води за регулиране на потока вода, химикали и отпадъчни води.
Химическа обработка:Отличната химическа устойчивост на PVC прави вентила подходящ за приложения за химическа обработка, като работа с киселини, основи и други корозивни вещества.
ОВК системи:Пневматичните PVC дроселови клапи играят решаваща роля в системите за отопление, вентилация и климатизация (HVAC), като позволяват прецизен контрол върху потока въздух, вода или други течности.
Промишлено производство:От производството на храни и напитки до фармацевтичното производство, пневматичните дроселови клапи се използват за контролиране на потока на различни течности и газове в промишлени процеси.
Монтаж и поддръжка на PVC дроселна клапа с пневматичен актуатор:
Инсталирането и поддръжката на PVC дроселна клапа е лесен процес, който изисква няколко основни стъпки:
Позициониране и подравняване:Правилно позиционирайте вентила в тръбопровода и осигурете правилно подравняване спрямо посоката на потока.
Монтаж и свързване:Монтирайте сигурно вентила с помощта на подходящите крепежни елементи и го свържете към околната тръбопроводна система.
Монтаж на задвижващия механизъм:Инсталирайте пневматичния задвижващ механизъм, който осигурява автоматизацията и управлението на клапана, осигурявайки правилно подравняване и свързване.
Тестване и калибриране: След инсталирането извършете цялостно тестване, за да се уверите, че клапанът работи гладко и калибрирайте задвижващия механизъм за оптимална работа.
 |
НЕ | Част | бр | Материали |
| 1 | тяло | 1 | PVC (стандартен) | |
| PP (по избор) | ||||
| PVDF (по избор) | ||||
| 2 | Диск | 1 | PVC (стандартен) | |
| PP (по избор) | ||||
| PVDF (по избор) | ||||
| 3 | Седалка | 1 | EPDM | |
| 5 | Стабилизиращ пръстен | 2 | 304SS | |
| 6 | О-пръстен на вала | 1 | EPDM | |
| 7 | Вал | 1 | Стомана/304SS по избор | |
| 8 | Фиксатор на вала | 1 | Стомана/304SS по избор | |
| 10 | Ръчен лост | 1 | ABS | |
| 11 | Тригер | 1 | ABS | |
| 12 | Пролет | 1 | 304SS | |
| 13 | ПИН | 1 | 304SS | |
| 14 | Плоча за заключване на позицията | 1 | PVC | |
| 15 | Капачка с плоча | 4 | PVC | |
| 16 | Плоча Винт | 4 | 304SS | |
| 17 | Болт за ръчен лост | 1 | 304SS | |
| 18 | Капачка за ръчен лост | 1 | ABS | |
| 19 | Задържащ винт на вала | 2 | 304SS |
|
Размер |
H1 |
H |
C |
n |
e |
D |
h |
B |
M |
d1 |
T |
d2 |
d |
|
2" |
79 |
87 |
123 |
4 |
20 |
54 |
27 |
11 |
70 |
8.5 |
50 |
7 |
25 |
|
2 1/2'' |
90 |
96 |
143 |
4 |
21 |
67 |
27 |
11 |
70 |
8.5 |
50 |
7 |
27 |
|
3" |
96 |
114 |
157 |
4 |
21 |
83 |
28 |
11 |
70 |
8.5 |
50 |
7 |
24 |
|
4" |
110 |
127 |
186 |
8 |
21 |
101 |
28 |
14 |
70 |
8.5 |
50 |
7 |
30 |
|
5" |
127 |
157 |
213 |
8 |
24 |
127 |
31 |
17 |
102 |
11 |
70 |
8.5 |
28 |
|
6" |
145 |
170 |
240 |
8 |
24 |
152 |
32 |
17 |
102 |
11 |
70 |
8.5 |
29 |
|
8" |
172 |
213 |
296 |
8 |
24 |
200 |
34 |
17 |
102 |
11 |
70 |
8.5 |
30 |
